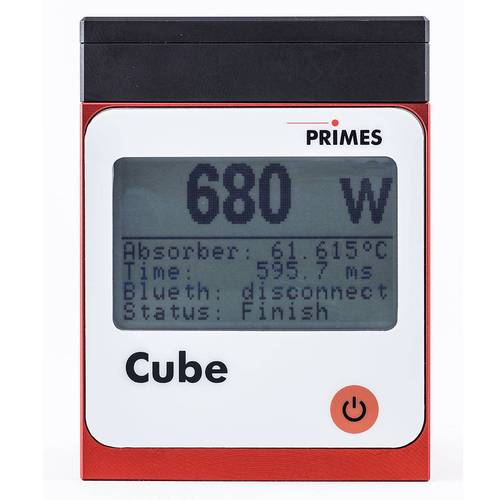

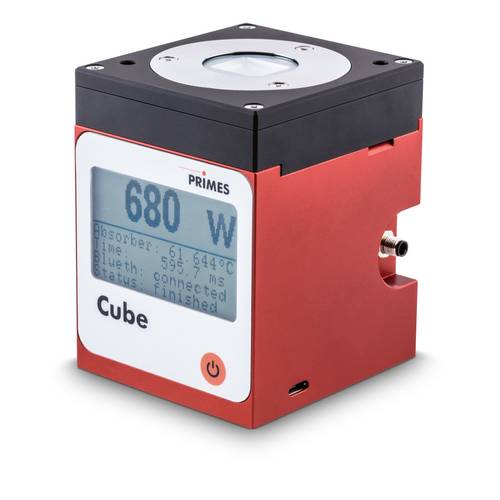

Cube M 是一款專門用於測量雷射功率的精巧型設備。它基於精確的「熱量測量原理 (Calorimetric measuring principle)」：雷射光束會短暫照射到設備內部的吸收器，Cube M 透過測量吸收器的溫度升高來計算雷射能量。同時，內建的光電半導體會精準記錄雷射的開啟時間，從而算出實際的雷射功率，這種物理測量方法確保了測量的線性度與高精度，即使是微小的能量變化也能被捕捉。
為什麼Cube M 如此特別？
-
專為高能量密度設計
Cube M 最獨特的優勢在於其「專有光學吸收器」，這個設計使其能夠承受高達 250 kW/cm² 的雷射功率密度，這在高功率應用中至關重要。
-
靈活的測量角度
它能支援高達 ±20°的雷射入射角，這意味著即使在積層製造機器的角落或多雷射重疊的複雜掃描場域內，也能進行精準測量，無需頻繁調整設備位置。
-
操作簡便，移動性強
Cube M 無需外部水冷系統或繁瑣的纜線連接，它內建鋰離子電池可透過 Micro-USB 充電，讓操作人員能夠完全自由地進行測量，大大節省時間。
-
豐富的數據獲取
除了內建顯示螢幕提供即時數據外，您還可透過專為 Android™ 裝置設計的 Cube App 進行無線操作、實時監測、數據儲存和趨勢分析。若需更進階的控制與數據分析，亦可透過 Micro-USB連接至功能強大的 LaserDiagnosticsSoftware (LDS) 。Cube M 可儲存最新的 30 次測量數據。
-
多雷射系統的理想選擇
對於擁有多個雷射器的積層製造機器，Cube M 可以在不打開加工設備門的情況下，測量所有加工雷射的功率。例如，測試四個雷射器僅需不到4分鐘，讓您在每次加工任務之間都能進行快速的功率檢查，確保品質。
-
測量參數廣泛
Cube M 的功率量測範圍為 25 W 至 2000 W，光束直徑適用於 1-4 mm 範圍。它支援 1030-1090 nm 的波長範圍，並能偵測最短 50 微秒的脈衝雷射，甚至能計算脈衝雷射的平均功率和峰值功率。
即刻入手Cube M！
PRIMES Cube M 是以下領域專業人士的理想選擇：
- 積層製造商： 確保每次加工的雷射功率穩定性，提升產品良率。
- 雷射系統整合商與製造商： 進行嚴格的系統驗證與性能調校。
- 現場服務工程師： 快速診斷和解決雷射功率問題，提升維修效率。
- 研發部門： 在新材料和製程開發中獲取可靠的雷射參數數據。
- 需要高功率密度測量的工業應用： 例如遙測或需要精確控制光束的狹小空間應用。
詳細規格
| 測量參數 | CUBE M |
|---|---|
| 功率範圍 | 25 – 2000 W |
| 波長範圍 | 1030 – 1090 nm |
| 保護窗口上的光束直徑 | 1 - 4 mm |
| 保護窗口上的最大功率密度 | 250 kW/cm² |
| 照射時間 | 0.1 – 2.0 s |
| 脈衝雷射的最小開啟/關閉時間 | 50 µs |
| 最大雷射上升時間 | 小於照射時間的 1% |
| 每次測量的能量 | 50 – 3000 J |
| 建議每次測量的能量 | 300 – 500 J |
| 測量值輸出所需的總時間 | < 10 s |
| 測量頻率 | 300 J: 1 cycle / min, 3000 J: 1 cycle /15 min |
| 設備參數 | |
| 吸收器最大溫度 | 120 °C |
| 入射口垂直方向的最大入射角 | ± 20 ° |
| 最大中心偏差允許範圍 | ± 2.0 mm |
| 最大光束發散角（全角度）0°/20° | 300 mrad / 30 mrad |
| 精度 入射角在 10 度以內 入射角在 10 度至 20 度之間 |
±3% ±5% |
| 重現性 | ± 1 % |
| 電源數據 | |
| 電源供應 | 內建鋰離子電池 |
| 鋰離子電池充電溫度範圍 | 0 – 45 °C |
| 通訊 | |
| 介面 | USB |
| 軟體（選配） | LaserDiagnosticsSoftware (LDS) and Cube App |
| 尺寸與重量 | |
| 尺寸（長 x 寬 x 高）（不含連接件） | 60 x 65 x 80 mm |
| 重量（約） | 800 g |
總而言之，PRIMES Cube M 高能量密度雷射功率計以其緊湊的設計、卓越的測量精度、對高功率密度的耐受性以及靈活的操作方式，成為現代高功率雷射應用中不可或缺的品質保證工具。
