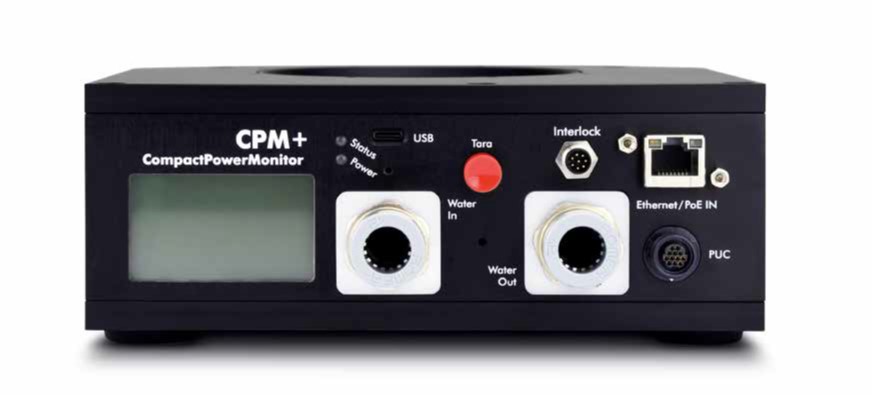

CPM+ 是一款先進的雷射功率測量設備，專為連續波 (CW) 和高頻率脈衝雷射而設計，適用於多千瓦範圍的雷射功率。它採用經典的「熱量測量原理 (calorimetric principle)」：雷射光束的能量被一個特殊的水冷吸收器吸收，CPM+ 透過精確測量冷卻水的流量和進出水溫差來計算雷射功率。
為什麼CPM+如此特別？
-
真正的獨立性測量
CPM+ 的核心優勢在於其設計確保了測量結果不受外部因素的影響。無論雷射光束的位置、大小，甚至是入射角度如何變化，CPM+ 都能提供高度準確和可重複的結果。這得益於其特殊設計的吸收器表面（帶有結構化和耐磨塗層），即使是偏離中心或傾斜的雷射光束也能高效吸收，將背向反射降到最低。
-
超寬功率與波長範圍
CPM+ 產品系列能夠處理從 0.1 kW 到最高 30 kW 的雷射功率。它覆蓋了廣泛的工業波長範圍，從藍光、綠光到近紅外 (NIR)，甚至包括遠紅外10.6um。
-
創新流量計，穩定可靠
CPM+ (F-10 和 F-30 型號) 配備了新型的「超聲波流量計」，取代了傳統的機械部件，消除了易磨損零件，這不僅提高了長期可靠性，減少了維護需求，也確保了即使在長時間運行中也能獲得精確的熱讀數。
-
多功能連接與整合
CPM+ 支援多種供電和通訊方式，包括 PoE (乙太網路供電)、USB-C 和標準乙太網路接口。這使得它能夠輕鬆整合到各種測試設置、生產線或實驗室環境中。它可以作為獨立設備使用，也可與 PRIMES 的 Laser DiagnosticsSoftware (LDS) 或其他診斷工具（如 FocusMonitor FM+ 或 BeamMonitor BM+）結合，提供全面的雷射光束診斷方案。
-
堅固耐用，為工業而生
CPM+ 設計緊湊且結構堅固，確保其在嚴苛的工業環境中也能可靠運行，內建的安全互鎖功能會監控操作條件，如冷卻水流量、水溫和吸收器溫度，並在異常情況下自動關閉雷射，防止設備損壞和火災風險。
CPM+適用哪些產業？
PRIMES CPM+ 是以下領域專業人士的理想選擇：
- 雷射研究人員： 在實驗室環境中進行精確、可重複的雷射功率測量。
- 雷射系統製造商： 驗證產品性能，確保雷射輸出符合嚴格規範。
- 生產線工程師： 對高功率雷射加工進行即時監測，確保生產品質和效率。
- 品質管理人員： 對雷射系統進行校準和維護，確保長期穩定性。
- 汽車、積層製造和一般工業應用： 在需要連續且高精度雷射功率監測的各類應用中，提供可靠的數據支持。
詳細規格
| MEASUREMENT PARAMETERS | CPM+ F-1 | CPM+ F-10 | CPM+ F-30 |
|---|---|---|---|
| Power range | 0.1 – 1.4 kW | 0.5 – 10 kW | 2 – 30 kW |
| Wavelength range | 340 – 800 nm 1) 800 – 1100 nm |
||
| Irradiation time (depending on laser power) | continuous | ||
| Average power density | 0.5 kW/cm² | ||
| Max. power density | 1 kW/cm² | ||
| DEVICE PARAMETERS | |||
| Entrance aperture | 4 mm | 90 mm | 180 mm |
| Max. beam diameter | 23 mm | 45 mm | 90 mm |
| Max. centered tolerance | ± 3 mm | ± 5 mm | ± 5 mm |
| Max. angle of incidence perpendicular to inlet aperture | ± 10° | 100 mm | 100 mm |
| Accuracy (NIR) | ± 3 % | ||
| Reproducibility | ± 1.5 % | ||
| Time Constant | < 10 s | 60 s up to 99 % of final value | < 15 s |
| SUPPLY DATA | |||
| Power supply | PoE Standard IEEE 802.3af-2003; Power class 3, USB-C | ||
| Recommended cooling water flow rate Min. cooling water flow rate Cooling water temperature Tin |
1 – 2 l/min 0.5 l/min |
8 – 11 l/min 4 l/min |
25 – 30 l/min 15 l/min |
| Cooling water pressure | 2 - 4 bar | ||
| COMMUNICATION | |||
| Interfaces | Ethernet/PoE, USB-C, Interlock | ||
| DIMENSIONS AND WEIGHT | |||
| Dimensions (L x W x H) (including connectors and device feet) |
180 x 143 x 71 mm | 260 x 182 x 113 mm | 260 × 220 x 113 mm |
| Weight (approx.) | 2.2 kg | 4.7 kg | 5.8 kg |
| 1) Wavelengths on request | |||
總而言之，PRIMES CPM+ 以其在雷射功率測量領域的先進技術和卓越性能，無論是面對不斷提升的雷射功率，還是日益擴展的應用場景，都能提供無與倫比的精度、可靠性和靈活性。
